I. Tên sản phẩm

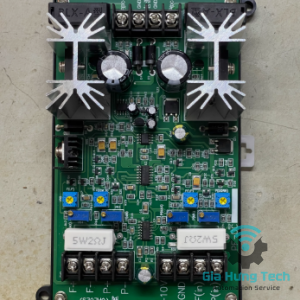

Bo mạch khuếch đại van tỷ lệ kép áp suất/lưu lượng (điện một chiều)
(Điện trở tải: 10/40Ω)
II. Thông số kỹ thuật
Model sản phẩm: PF-DC-05A
Nguồn cấp: DC 24V / 48V
Công suất đầu ra tối đa: 24W / 48W
Trở kháng tải: 10Ω / 40Ω
Dòng ra tối đa: 1.5A
Tốc độ đáp ứng: 0.1 – 5 giây
Tín hiệu điều khiển đầu vào: 0 ~ 10VDC
Cầu chì (FUSE): 2.0A / 250V
Nhiệt độ môi trường: 0 ~ 65°C
Độ trôi nhiệt tối đa: 0.3mA/°C
Giải thích mã model:
-
P = Áp suất
-
F = Lưu lượng
-
DC = Nguồn điện một chiều
-
24/48 = Điện áp DC 24V hoặc 48V
Thiết bị phù hợp điều khiển tất cả các van tỷ lệ áp suất/lưu lượng dạng tác động trực tiếp hoặc điều khiển dẫn, không có phản hồi chiết áp (ví dụ: EFBG-**-*-125). Theo tài liệu kỹ thuật, thiết bị hiện hỗ trợ điều khiển hai cuộn điện từ.
Tích hợp bộ tạo dốc (slope generator), cho phép điều chỉnh riêng biệt thời gian tăng/giảm dốc của tín hiệu, cũng như cài đặt giới hạn dòng điện trên và dưới.
Bo mạch có chức năng bảo vệ đảo cực nguồn điện, được sản xuất bằng công nghệ dán SMD, kích thước nhỏ gọn, khả năng chống nhiễu cao.
Chức năng các chân kết nối:
-
P(DC+)
— Nguồn vào điều khiển áp suất (DC 24V) -
F(DC+)
— Nguồn vào điều khiển lưu lượng (DC 48V) -
GND
— Điểm chung nguồn vào -
P+
— Cuộn điện từ 1 của áp suất -
P-
— Cuộn điện từ 2 của áp suất -
F+
— Cuộn điện từ 1 của lưu lượng -
F-
— Cuộn điện từ 2 của lưu lượng -
+10V
— Nguồn phụ xuất ra (0–200mA) -
GND
— Điểm chung -
P(DC)
— Tín hiệu đầu vào điều khiển áp suất -
F(DC)
— Tín hiệu đầu vào điều khiển lưu lượng
III. Ứng dụng
-
Máy ép thủy lực
-
Điều khiển lực ép theo áp suất và tốc độ ép theo lưu lượng.
-
-
Máy đúc nhựa, đúc khuôn
-
Điều chỉnh chính xác áp suất và tốc độ đóng/mở khuôn.
-
-
Máy cắt thủy lực, máy chấn tôn
-
Tăng độ chính xác khi điều chỉnh hành trình và áp suất cắt/chấn.
-
-
Máy ép gạch không nung
-
Điều khiển áp lực và lưu lượng dầu đến xi lanh ép và xi lanh rung.
-
-
Máy phun bê tông, bơm bê tông thủy lực
-
Điều tiết lưu lượng để kiểm soát tốc độ bơm.
-
-
Máy công cụ CNC thủy lực (gia công kim loại)
-
Dùng trong cụm kẹp hoặc bàn gá chuyển động bằng xi lanh thủy lực.
-
-
Hệ thống truyền động thủy lực trong xe chuyên dụng
-
Như xe nâng, xe trộn bê tông, xe đổ rác có điều khiển van tỷ lệ.
-
-
Dây chuyền sản xuất tự động có cụm thủy lực
-
Cần điều khiển động tác nhẹ nhàng, trơn tru và có kiểm soát.
-
🔧 Lưu ý khi sử dụng:
-
Chỉ sử dụng với các van tỷ lệ không có chiết áp phản hồi (no potentiometer feedback).
-
Cần đúng nguồn DC 24V hoặc 48V và đúng điện trở tải (10Ω/40Ω).
