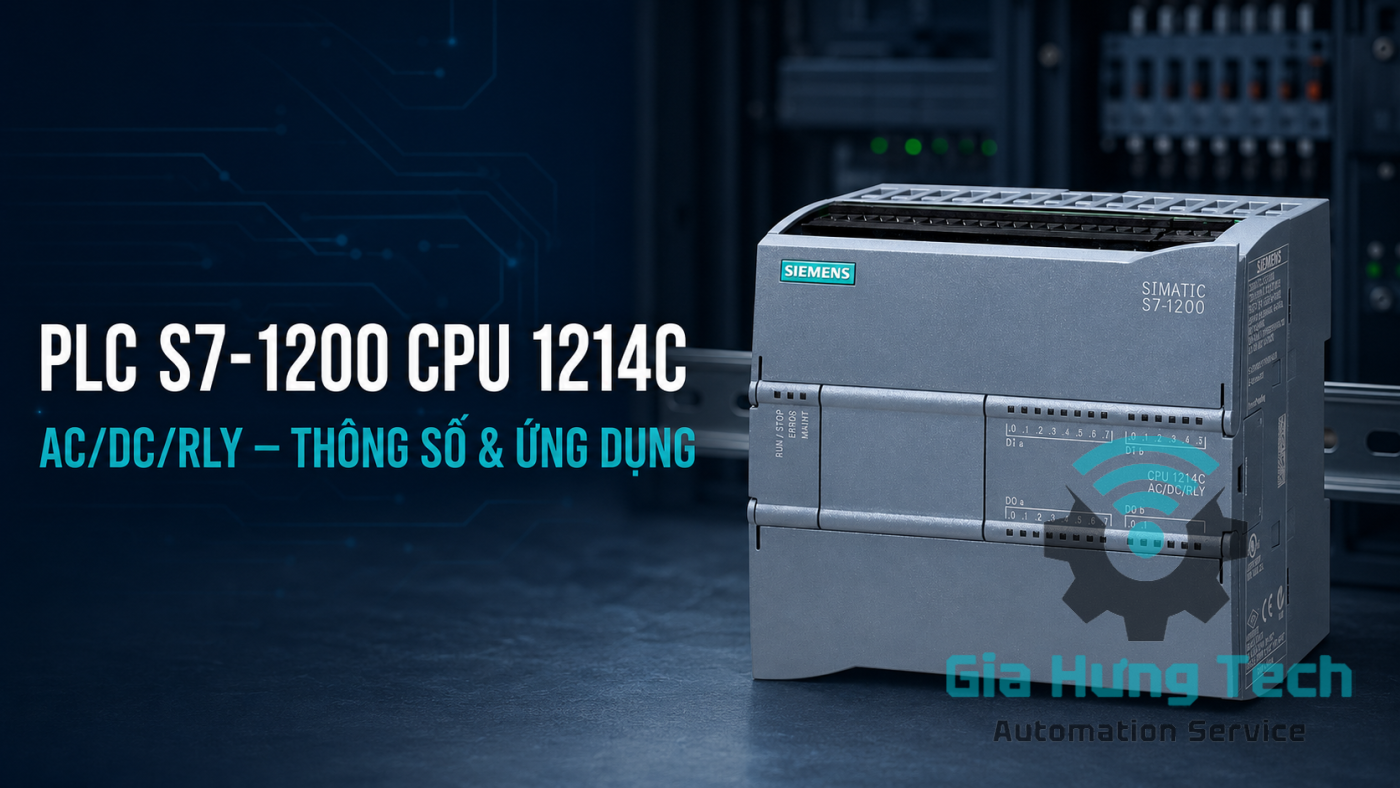

PLC Siemens S7-1200 CPU 1214C AC/DC/Relay là bộ điều khiển compact được sử dụng phổ biến trong máy móc và tủ điện công nghiệp quy mô vừa. CPU tích hợp sẵn nhiều ngõ vào, ngõ ra, ngõ vào analog và giao tiếp PROFINET nên có thể triển khai hệ thống điều khiển mà không cần lắp quá nhiều module ngay từ đầu.
Phiên bản có mã đặt hàng 6ES7214-1BG40-0XB0 đặc biệt phù hợp với tủ điện sử dụng nguồn xoay chiều và các cơ cấu chấp hành đóng cắt bằng relay.
Thông số CPU 1214C 6ES7214-1BG40-0XB0
Theo dữ liệu sản phẩm Siemens cập nhật cho phiên bản V4.7, CPU có các thông số chính sau:
| Thông số | Giá trị |
|---|---|
| Dòng PLC | SIMATIC S7-1200 |
| CPU | 1214C AC/DC/Relay |
| Mã đặt hàng | 6ES7214-1BG40-0XB0 |
| Nguồn cấp CPU | 85–264VAC, 47–63Hz |
| Ngõ vào số tích hợp | 14 DI, 24VDC |
| Ngõ ra số tích hợp | 10 DO relay, tối đa 2A |
| Ngõ vào analog | 2 AI, 0–10VDC |
| Bộ nhớ làm việc | 150KB |
| Bộ nhớ nạp tích hợp | 4MB |
| Thời gian xử lý bit điển hình | 0,08µs/lệnh |
| Giao tiếp | PROFINET/Ethernet tích hợp |
| Phần mềm kỹ thuật theo dữ liệu hiện hành | STEP 7 V20 trở lên |
Thông số trên được đối chiếu với dữ liệu chính thức của Siemens cho 6ES7214-1BG40-0XB0. Khi triển khai dự án, cần kiểm tra firmware thực tế và phiên bản TIA Portal tương thích với thiết bị được giao.
AC/DC/Relay có nghĩa là gì?
Ký hiệu AC/DC/Relay mô tả ba đặc điểm khác nhau của CPU.
AC – nguồn cấp cho CPU
CPU sử dụng nguồn xoay chiều, cho phép đấu nguồn trong dải 85–264VAC. Trong tủ điện thông thường, CPU có thể được cấp trực tiếp từ nguồn 220VAC phù hợp.
DC – ngõ vào số
Các ngõ vào số của CPU nhận tín hiệu 24VDC. Cảm biến quang, cảm biến tiệm cận, nút nhấn và tiếp điểm phải được đấu theo đúng sơ đồ ngõ vào của CPU.
Nguồn cấp CPU là AC không có nghĩa ngõ vào cũng sử dụng điện áp AC.
Relay – ngõ ra
CPU có 10 ngõ ra relay. Mỗi ngõ ra hoạt động như một tiếp điểm đóng cắt và có thể điều khiển:
- Cuộn hút contactor.
- Relay trung gian.
- Van điện từ.
- Đèn báo.
- Còi cảnh báo.
- Các tải AC hoặc DC nằm trong giới hạn cho phép.
Với tải cảm ứng, cần bổ sung mạch bảo vệ phù hợp để giảm hồ quang và tăng tuổi thọ tiếp điểm.
CPU 1214C phù hợp với ứng dụng nào?
Máy gạch không nung
CPU 1214C có thể điều khiển băng tải, máy trộn, bộ cấp liệu, cơ cấu ép, van thủy lực và các trình tự vận hành tự động.
Trạm cân và cân định lượng
PLC có thể kết nối đầu cân qua module RS485, đọc tín hiệu analog hoặc giao tiếp Modbus RTU. Hệ thống có thể điều khiển vít tải, van xả và lưu công thức phối liệu.
Trạm bơm
CPU phù hợp với hệ thống nhiều bơm, cảm biến áp suất, cảm biến mức và biến tần. PLC có thể thực hiện luân phiên bơm, duy trì áp suất và cảnh báo sự cố.
Máy đóng gói và băng tải
Số lượng I/O tích hợp đáp ứng nhiều máy quy mô vừa, đồng thời vẫn còn khả năng mở rộng khi cần thêm cảm biến hoặc cơ cấu chấp hành.
Tủ điều khiển kết nối HMI và SCADA
Giao tiếp PROFINET cho phép CPU kết nối màn hình HMI, máy tính giám sát hoặc các thiết bị Ethernet công nghiệp.
Khả năng mở rộng của CPU 1214C
CPU 1214C có thể mở rộng bằng:
- Signal Board lắp trực tiếp trên CPU.
- Signal Module mở rộng I/O số hoặc analog.
- Module nhiệt độ RTD, thermocouple.
- Communication Module RS232 hoặc RS485.
- Module truyền thông công nghiệp tương thích.
- SIMATIC Memory Card.
Trước khi chọn module, cần kiểm tra mã đặt hàng, phiên bản phần cứng, firmware và cấu hình được hỗ trợ trong TIA Portal.
Khi nào không nên chọn đầu ra relay?
Phiên bản AC/DC/Relay không phù hợp để phát xung PTO trực tiếp điều khiển động cơ bước hoặc servo.
Tiếp điểm relay là thiết bị cơ khí, không thể đóng cắt ở tần số cao như đầu ra transistor. Nếu máy cần:
- Điều khiển servo bằng xung PTO.
- Điều khiển stepper bằng Pulse/Direction.
- Đóng cắt tốc độ cao.
- Phát chuỗi xung chính xác.
Nên xem xét CPU 1214C DC/DC/DC, chẳng hạn dòng mã 6ES7214-1AG40-0XB0. Siemens xác nhận phiên bản này sử dụng nguồn 24VDC, 14 DI và 10 DO transistor 24VDC. Thông số CPU 1214C DC/DC/DC.
So sánh các phiên bản CPU 1214C
| Phiên bản | Nguồn CPU | Loại đầu ra | Ứng dụng |
|---|---|---|---|
| AC/DC/Relay | 85–264VAC | Relay | Tủ 220VAC, contactor, van, đèn |
| DC/DC/Relay | 24VDC | Relay | Tủ 24VDC nhưng cần tiếp điểm |
| DC/DC/DC | 24VDC | Transistor | PTO, stepper, servo, đóng cắt nhanh |
Ba phiên bản có thể giống nhau về số lượng I/O cơ bản nhưng khác nguồn cấp và bản chất ngõ ra. Không nên thay thế trực tiếp nếu chưa kiểm tra sơ đồ điện.
Lưu ý khi đặt hàng CPU 1214C
- Kiểm tra đầy đủ mã
6ES7214-1BG40-0XB0. - Không chỉ dựa vào tên “CPU 1214C”.
- Xác định nguồn tủ là 220VAC hay 24VDC.
- Kiểm tra tải cần relay hay transistor.
- Thống kê số lượng DI, DO, AI và AO.
- Dự phòng khoảng 15–25% I/O.
- Xác định nhu cầu RS485, Modbus RTU và module truyền thông.
- Kiểm tra phiên bản TIA Portal đang sử dụng.
- Phân biệt S7-1200 tiêu chuẩn với S7-1200 G2.
Câu hỏi thường gặp
CPU 1214C AC/DC/Relay có dùng nguồn 24VDC được không?
Không. Mã 6ES7214-1BG40-0XB0 sử dụng nguồn cấp xoay chiều. Nếu cần cấp nguồn 24VDC, phải chọn biến thể DC phù hợp.
Ngõ vào của CPU có dùng điện áp 220VAC không?
Không. CPU được cấp nguồn AC nhưng các ngõ vào số tích hợp sử dụng tín hiệu 24VDC.
CPU có đọc trực tiếp cảm biến 4–20mA không?
Hai AI tích hợp thuộc loại 0–10VDC. Để đọc 4–20mA, có thể dùng module analog hỗ trợ dòng hoặc bộ chuyển đổi 4–20mA sang 0–10V phù hợp.
CPU 1214C có kết nối đầu cân Modbus RTU không?
Có thể kết nối bằng module hoặc giao diện RS485 phù hợp, sau đó cấu hình giao thức Modbus RTU trong chương trình PLC.
Ngõ ra relay có cần relay trung gian không?
Tùy dòng điện, điện áp, tần suất đóng cắt và loại tải. Với contactor hoặc tải cảm ứng, relay trung gian và mạch dập xung thường giúp bảo vệ ngõ ra CPU tốt hơn.
