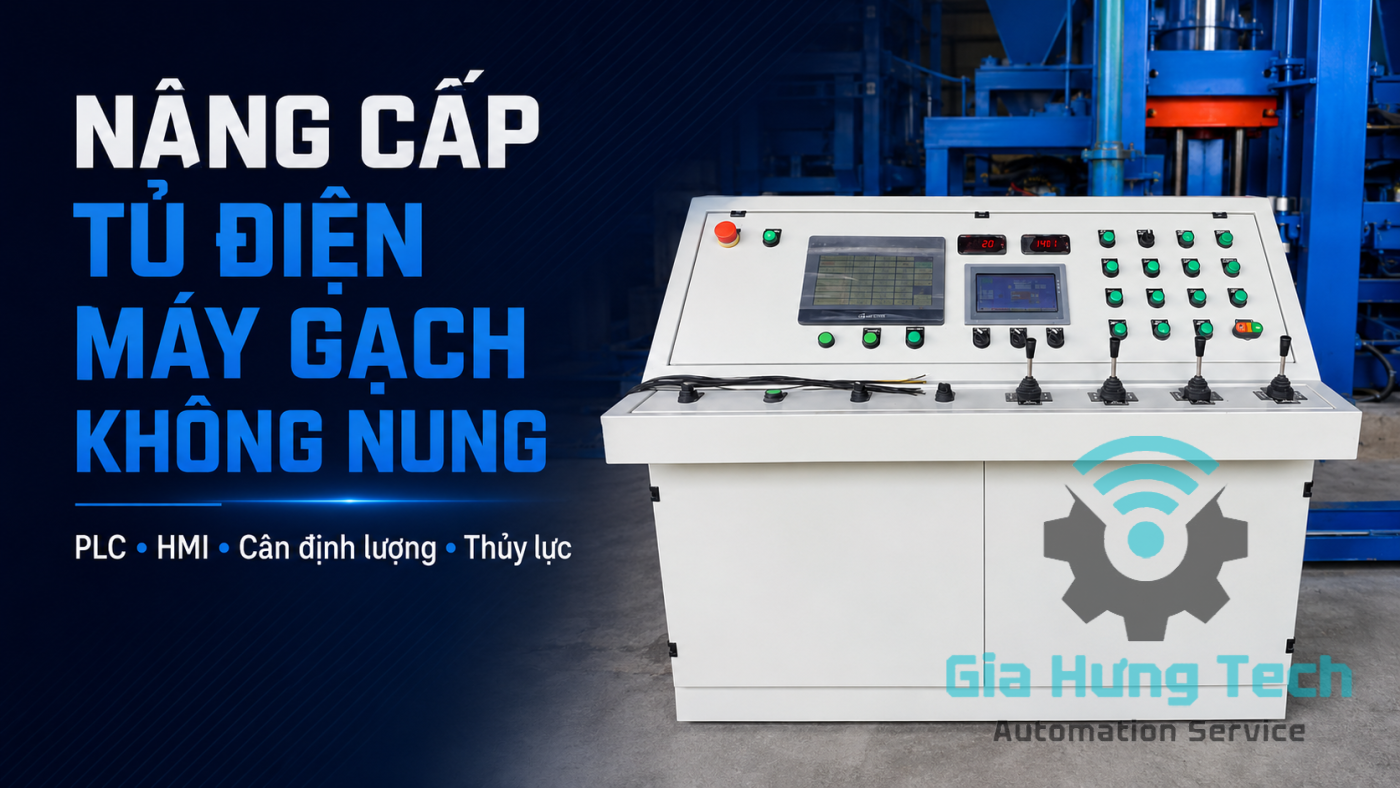

Nâng cấp tủ điện máy gạch không nung: PLC, HMI, cân định lượng và thủy lực

Tủ điện là trung tâm điều khiển của dây chuyền máy gạch không nung. Khi PLC, HMI, cảm biến hoặc hệ cân hoạt động không ổn định, máy có thể dừng giữa chu kỳ, phối liệu sai, ép không đủ lực hoặc tạo ra sản phẩm không đồng đều.

Nâng cấp tủ điện không nhất thiết phải thay toàn bộ thiết bị. Phương án phù hợp cần dựa trên hiện trạng chương trình, khả năng tìm vật tư, mức độ hư hỏng và yêu cầu sản xuất.

Gia Hưng Tech đang cung cấp dịch vụ lập trình PLC, HMI và lắp đặt tủ điện máy gạch không nung, bao gồm kiểm tra hệ thống điều khiển, cân, truyền động và thủy lực.

Khi nào nên nâng cấp tủ điện?

Doanh nghiệp nên xem xét cải tạo khi xuất hiện một hoặc nhiều dấu hiệu:

• PLC cũ, khó tìm linh kiện thay thế.
• Không còn bản sao chương trình.
• HMI hỏng nhưng không có file dự án.
• Máy dừng ngẫu nhiên, khó xác định nguyên nhân.
• Dây tủ bị sửa chắp nối qua nhiều lần.
• Tiếp điểm relay hoặc contactor thường xuyên cháy.
• Biến tần báo lỗi lặp lại.
• Giá trị cân dao động hoặc phối liệu không chính xác.
• Không thay đổi được công thức trên HMI.
• Van thủy lực phản ứng chậm hoặc gây va đập.
• Không có cảnh báo rõ ràng khi cảm biến hỏng.
• Tủ không còn sơ đồ điện và bảng I/O.
• Thiết bị nhập khẩu sử dụng giao diện hoặc tài liệu khó bảo trì.

Nếu lỗi chỉ nằm ở một cảm biến hoặc đầu nối, chưa cần thay toàn bộ PLC. Việc khảo sát đúng giúp tránh thay thiết bị nhưng không xử lý được nguyên nhân gốc.

Các cụm chính của hệ thống điều khiển

Một dây chuyền thường gồm:

Nâng cấp phải xem xét toàn bộ chuỗi tín hiệu, không chỉ riêng PLC.

Quy trình khảo sát hiện trạng

1. Thu thập tài liệu

Cần tìm và sao lưu:

• Sơ đồ điện.
• Chương trình PLC.
• Dự án HMI.
• Tham số biến tần.
• Tham số đầu cân.
• Danh sách I/O.
• Công thức phối liệu.
• Tài liệu vận hành.
• Hình ảnh tem thiết bị.

Không nên nạp thử chương trình mới vào PLC khi chưa sao lưu hệ thống đang hoạt động.

2. Kiểm tra nguồn điện

Nguồn không ổn định có thể gây hàng loạt lỗi giả:

• PLC tự khởi động lại.
• HMI treo.
• Relay đóng nhả bất thường.
• Cân dao động.
• Mất truyền thông.
• Cảm biến báo sai.

Cần đo nguồn tại thời điểm động cơ, bơm thủy lực hoặc cụm rung khởi động.

3. Kiểm tra bảng I/O

Kỹ thuật viên cần đối chiếu từng tín hiệu:

• Địa chỉ PLC.
• Tên cảm biến hoặc cơ cấu.
• Trạng thái thường mở/thường đóng.
• Điện áp tín hiệu.
• Vị trí terminal.
• Điều kiện liên động.
• Trạng thái khi mất nguồn.

Bảng I/O là tài liệu quan trọng để chuyển đổi PLC mà không làm sai trình tự máy.

4. Chạy thử từng cụm

Nên kiểm tra riêng:

1. Băng tải.
2. Máy trộn.
3. Cân nguyên liệu.
4. Xe cấp liệu.
5. Khuôn và chày ép.
6. Cụm rung.
7. Cụm thủy lực.
8. Băng tải ra gạch.
9. Robot hoặc cơ cấu xếp gạch nếu có.

Sau đó mới chạy chu trình tự động hoàn chỉnh.

Ba cấp độ nâng cấp

Sửa chữa và giữ nguyên hệ thống

Phù hợp khi PLC và chương trình còn tốt.

Công việc có thể gồm:

• Thay nguồn 24VDC.
• Thay relay, contactor hoặc terminal.
• Làm lại dây tín hiệu.
• Thay cảm biến.
• Sửa mạch van tỷ lệ.
• Hiệu chuẩn cân.
• Vệ sinh và thông gió tủ.
• Sao lưu chương trình và tham số.

Thay PLC hoặc HMI

Áp dụng khi thiết bị đã ngừng sản xuất, khó thay thế hoặc không đáp ứng yêu cầu mới.

Cần thực hiện:

• Lập bảng chuyển đổi I/O.
• Viết hoặc chuyển đổi chương trình PLC.
• Thiết kế lại giao diện HMI.
• Chuyển công thức sản xuất.
• Cấu hình truyền thông.
• Chạy thử bằng tín hiệu mô phỏng.
• Chạy thử từng cụm tại máy.
• Bàn giao file dự án.

Không thể bảo đảm chuyển đổi tự động hoàn toàn giữa hai hãng PLC. Các hàm truyền thông, điều khiển tốc độ cao và xử lý dữ liệu thường phải viết lại.

Cải tạo toàn bộ tủ điện

Phù hợp khi tủ cũ đã xuống cấp hoặc dây điện mất khả năng truy vết.

Phạm vi có thể gồm:

• Thiết kế sơ đồ nguyên lý.
• Bố trí thiết bị và máng dây.
• Tính nguồn và bảo vệ.
• Chế tạo tủ mới.
• Lắp PLC, HMI, biến tần.
• Lắp đầu cân và bộ cách ly tín hiệu.
• Viết chương trình.
• Lắp đặt tại hiện trường.
• Chạy thử và đào tạo vận hành.

Nâng cấp hệ cân định lượng

Sai số cân ảnh hưởng trực tiếp đến chất lượng gạch. Cần kiểm tra cả phần điện và cơ khí.

Các nguyên nhân làm cân sai

• Loadcell lắp lệch.
• Bồn cân chạm khung.
• Dây tín hiệu bị nối chắp.
• Hộp nối bị ẩm.
• Đầu cân mất hiệu chuẩn.
• Nhiễu từ biến tần.
• Vật liệu còn chảy sau khi van đóng.
• Chương trình scale sai.
• Công thức không được lưu đúng.

Phương án nâng cấp

• Thay loadcell đúng tải trọng.
• Lắp hộp nối để cân bằng các góc.
• Thay đầu cân có analog hoặc Modbus.
• Tách cáp cân khỏi dây động lực.
• Bổ sung cấp nhanh, cấp chậm.
• Tạo chức năng Zero và hiệu chuẩn có kiểm soát.
• Cảnh báo cân mất ổn định.
• Khóa chu trình khi dữ liệu cân không hợp lệ.

Nâng cấp điều khiển thủy lực

Cụm thủy lực ảnh hưởng đến lực ép, tốc độ ép và thời gian chu kỳ.

Hệ thống cần kiểm tra:

• Áp suất bơm.
• Nhiệt độ dầu.
• Mức dầu.
• Van an toàn.
• Van đảo chiều.
• Van tỷ lệ.
• Dòng coil.
• Cảm biến áp suất.
• Tín hiệu đặt từ PLC.
• Thời gian tăng và giảm áp.

Nếu máy bị giật, nguyên nhân có thể đến từ ramp điều khiển, valve spool, dầu bẩn, khí trong dầu hoặc kết cấu cơ khí. Không nên chỉ thay PLC.

Chức năng nên bổ sung trên HMI

Một giao diện mới nên có:

• Sơ đồ trạng thái dây chuyền.
• Chế độ Auto/Manual.
• Công thức phối liệu.
• Trọng lượng đặt và thực tế.
• Áp suất đặt và thực tế.
• Thời gian trộn, rung và ép.
• Trạng thái cảm biến.
• Nhật ký cảnh báo.
• Trang kiểm tra I/O.
• Tổng giờ hoạt động.
• Phân quyền người dùng.
• Hướng dẫn xử lý lỗi cơ bản.

Các nút điều khiển nguy hiểm cần điều kiện xác nhận và liên động phù hợp; không nên cho phép tác động tự do chỉ vì có trên HMI.

So sánh sửa tủ cũ và thay tủ mới

Quyết định chỉ nên đưa ra sau khi kiểm tra thực tế.

Hồ sơ nên được bàn giao

Sau khi hoàn thành, chủ máy nên nhận:

• Sơ đồ điện hoàn công.
• Bảng I/O.
• File chương trình PLC.
• File dự án HMI.
• Bản sao tham số biến tần.
• Danh sách thiết bị.
• Hướng dẫn vận hành.
• Danh sách cảnh báo.
• Quy trình sao lưu và phục hồi.
• Biên bản chạy thử.
• Danh sách vật tư dự phòng đề xuất.

Việc có đầy đủ file nguồn giúp giảm thời gian dừng máy khi phát sinh sự cố sau này.

Lỗi thường gặp trên máy gạch

Gia Hưng Tech cũng có tài liệu tổng hợp về các lỗi thường gặp của máy gạch không nung.

Câu hỏi thường gặp

Không có chương trình PLC cũ thì có nâng cấp được không?

Có thể, nhưng cần khảo sát I/O và xây dựng lại trình tự hoạt động. Thời gian thực hiện sẽ phụ thuộc độ phức tạp và khả năng chạy thử máy.

Có thể chỉ thay HMI mà giữ PLC không?

Có thể nếu xác định được giao thức, vùng dữ liệu và PLC còn hoạt động tốt. Nếu không có dự án HMI cũ, giao diện có thể phải thiết kế lại.

Có thể chuyển hệ điều khiển máy nhập khẩu sang tiếng Việt không?

Có thể khi thay hoặc lập trình lại HMI, đồng thời chuẩn hóa cảnh báo và tài liệu vận hành.

Nâng cấp tủ có phải dừng máy lâu không?

Thời gian phụ thuộc phạm vi. Có thể giảm thời gian dừng bằng cách khảo sát, chế tạo và thử tủ trước khi chuyển đổi tại hiện trường.

Có nên thay toàn bộ cảm biến cùng lúc không?

Không nhất thiết. Nên kiểm tra từng cảm biến, mức độ hư hỏng và khả năng tìm linh kiện thay thế.

Có thể bổ sung giám sát từ xa không?

Có thể nếu hệ thống được thiết kế gateway, mạng và bảo mật phù hợp. Quyền điều khiển từ xa cần giới hạn chặt chẽ để bảo đảm an toàn máy.

Tư vấn khảo sát và yêu cầu báo giá

Để đánh giá sơ bộ, khách hàng nên gửi:

• Video chu trình máy.
• Ảnh mặt trước và bên trong tủ.
• Model PLC, HMI, biến tần và đầu cân.
• Sơ đồ điện nếu có.
• Danh sách lỗi đang gặp.
• Yêu cầu sản lượng hoặc chức năng mới.
• Địa điểm lắp đặt.
