Kiểm tra loadcell (cảm biến lực) có thể được thực hiện thông qua hai phương pháp chính: kiểm tra nguội (đo điện trở khi không có nguồn) và kiểm tra nóng (đo điện áp khi đang hoạt động) bằng đồng hồ vạn năng (VOM).
1. Kiểm tra nguội (Đo điện trở)
Ngắt loadcell khỏi đầu cân trước khi thực hiện. Chuyển đồng hồ vạn năng sang thang đo Ohm (Ω).
- Đo điện trở đầu vào (Excitation): Đo giữa hai dây nguồn (thường là Đỏ và Đen). Giá trị chuẩn thường nằm trong khoảng 350Ω – 450Ω (tùy loại).
- Đo điện trở đầu ra (Signal): Đo giữa hai dây tín hiệu (thường là Xanh và Trắng). Giá trị thường khoảng 350Ω ± 5Ω.
- Kiểm tra cách điện: Đo giữa bất kỳ dây lõi nào với vỏ kim loại của loadcell hoặc dây chống nhiễu (Shield). Kết quả phải là vô cùng (thang đo MΩ). Nếu có điện trở thấp, loadcell có thể bị ẩm hoặc rò điện.
- Kết quả: Nếu kết quả đo là 0Ω (ngắn mạch) hoặc vô cùng (đứt mạch), loadcell đã hỏng.
2. Kiểm tra nóng (Đo điện áp mV)

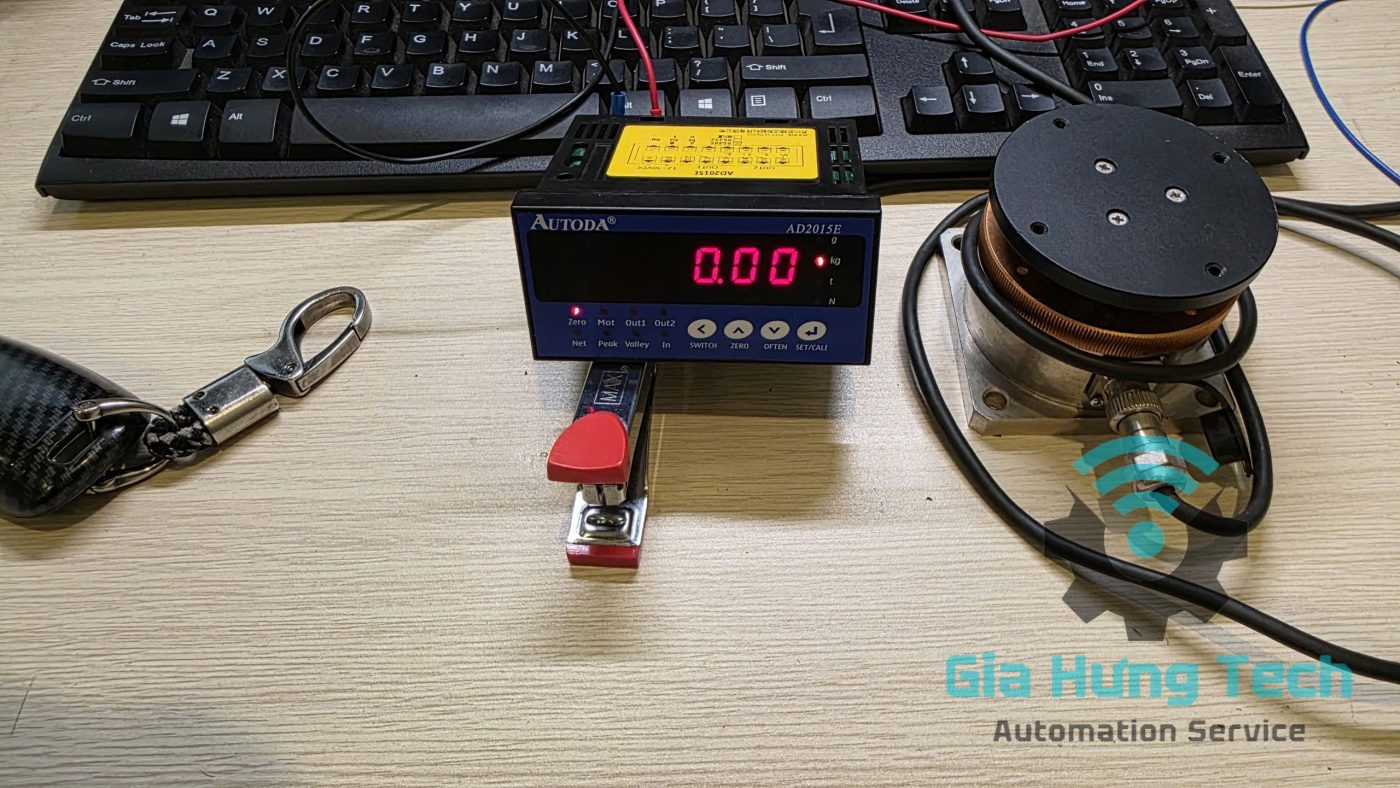

Kết nối loadcell với đầu cân hoặc nguồn cấp 5V-10V DC. Chuyển đồng hồ sang thang đo điện áp Millivolt (mV).
- Kiểm tra điểm 0 (Zero Balance): Khi không có tải, đo tín hiệu giữa hai dây S+ và S-. Giá trị phải gần bằng 0 mV (thường từ 0 đến ±0.5 mV).
- Kiểm tra độ nhạy: Tác động lực lên loadcell và quan sát giá trị mV trên đồng hồ.
- Bình thường: Giá trị mV thay đổi ổn định theo lực tác động.
- Bất thường: Giá trị không đổi, nhảy số liên tục hoặc trôi số không ngừng.
3. Kiểm tra bằng mắt và cơ khí
- Dây dẫn: Kiểm tra xem dây có bị dập, đứt hoặc bị chuột cắn không.
- Biến dạng vật lý: Quan sát thân loadcell có bị cong vênh, rỉ sét nặng hoặc bị kẹt bởi dị vật không.
- Độ phẳng: Đảm bảo bề mặt lắp đặt phẳng và không bị sụt lún, vì điều này có thể làm kết quả đo sai lệch dù loadcell vẫn tốt.
Nếu hệ thống sử dụng nhiều loadcell, hãy so sánh giá trị giữa các loadcell với nhau. Nếu một loadcell có giá trị chênh lệch quá lớn so với các cái còn lại, khả năng cao thiết bị đó đã bị lỗi.
